Tipologia di impianti fotovoltaici PDF Stampa E-mail



Le principali tipologie di impianti si possono suddividere in:



Impianti a isola

Questa famiglia identifica quelle utenze elettriche isolate da altre fonti energetiche, come la rete nazionale, che si riforniscono da un impianto fotovoltaico elettricamente isolato ed autosufficiente.

I principali componenti di un impianto fotovoltaico a isola sono generalmente:

  • Campo fotovoltaico, deputato a raccogliere energia mediante moduli fotovoltaici disposti opportunamente a favore del sole;
  • Regolatore di carica, deputato a stabilizzare l'energia raccolta e a gestirla all'interno del sistema;
  • Batteria di accumulo, costituita da una o più batterie ricaricabili opportunamente connesse (serie/parallelo) deputata/e a conservare la carica elettrica fornita dai moduli in presenza di sufficiente irraggiamento solare per permetterne un utilizzo differito da parte degli apparecchi elettrici utilizzatori;
  • Inverter, un convertitore di tensione da continua (solitamente di 12 o 24 volt) a alternata con un voltaggio superiore (in genere 110 o 230 volt);

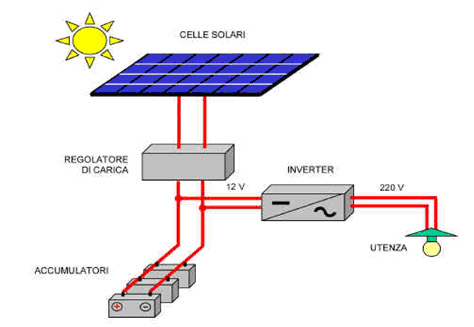

impianto_non_connesso

Impianti connessi alla rete

Questa famiglia identifica quelle utenze elettriche già servite dalla rete nazionale ma che immettono in rete la produzione elettrica risultante dal loro impianto fotovoltaico, opportunamente convertita in corrente alternata e sincronizzata a quella della rete.

I principali componenti di un impianto fotovoltaico connesso alla rete sono:

  • Campo fotovoltaico, deputato a raccogliere energia mediante moduli fotovoltaici disposti opportunamente a favore del sole;
  • Inverter, deputato a stabilizzare l'energia raccolta, a convertirla in corrente alternata e ad iniettarla in rete;
  • Quadristica di protezione e controllo, da situare in base alle normative vigenti tra l'inverter e la rete che questo alimenta.
  • Cavi di connessione, che devono presentare un'adeguata resistenza ai raggi UV ed alle temperature.

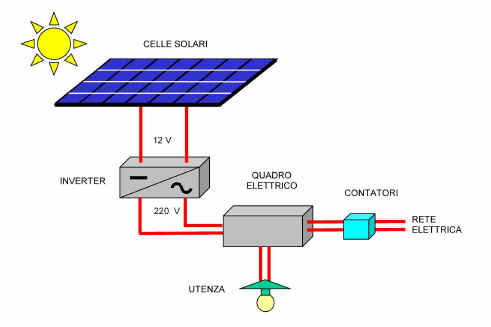

impianto_connesso

(fonte Wikipedia)
